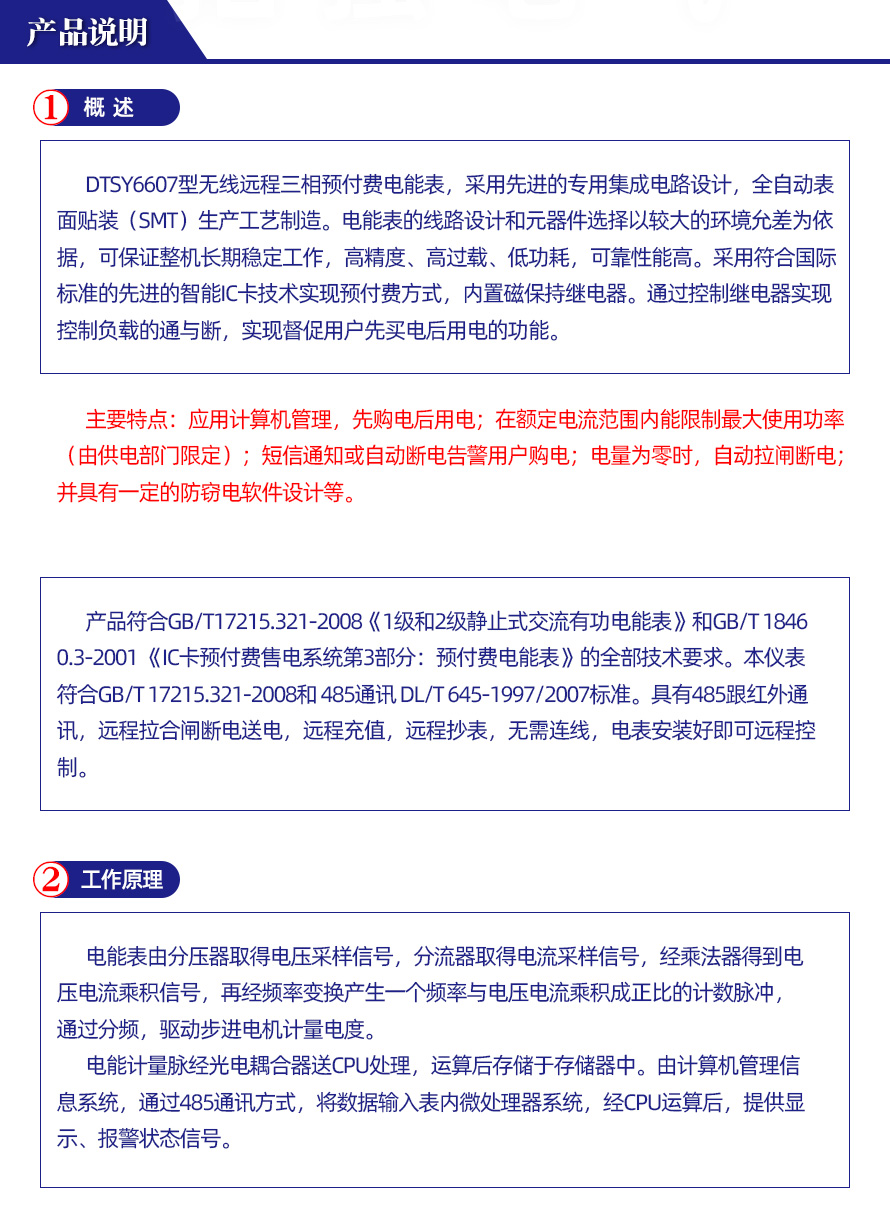

一、概述

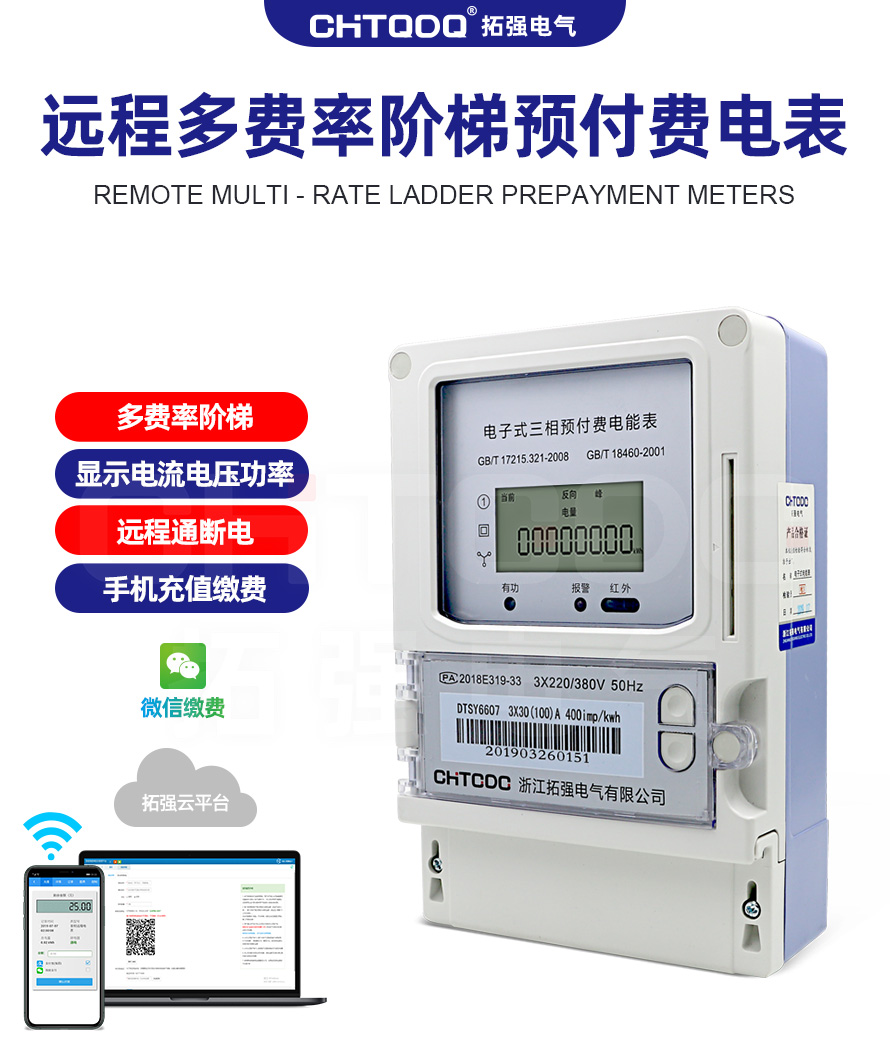

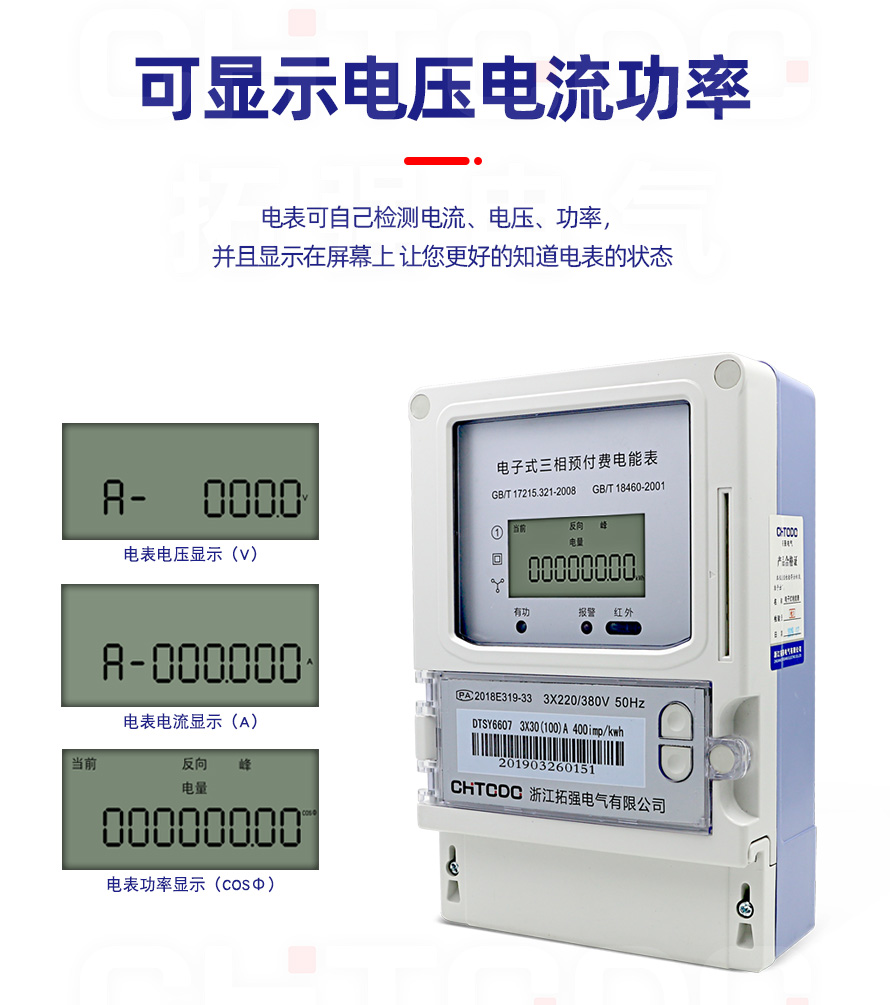

DTSYF6607型三相電子式預付費複費率電能表(以下簡稱“儀表”)是根據居民實際用電狀況所設計、製造。它具有較高的準確度和可靠性。
本儀表采用先進的電能計量專用芯片,與成熟的複費率、預付費技術相結合設計而成,應用16位數字采樣處理技術及SMT工藝製造的高新技術產品。關鍵元器件選用國際知名品牌的長壽命器件,提高了產品的可靠性和使用壽命,數據顯示采用大屏幕液晶,便於抄表。

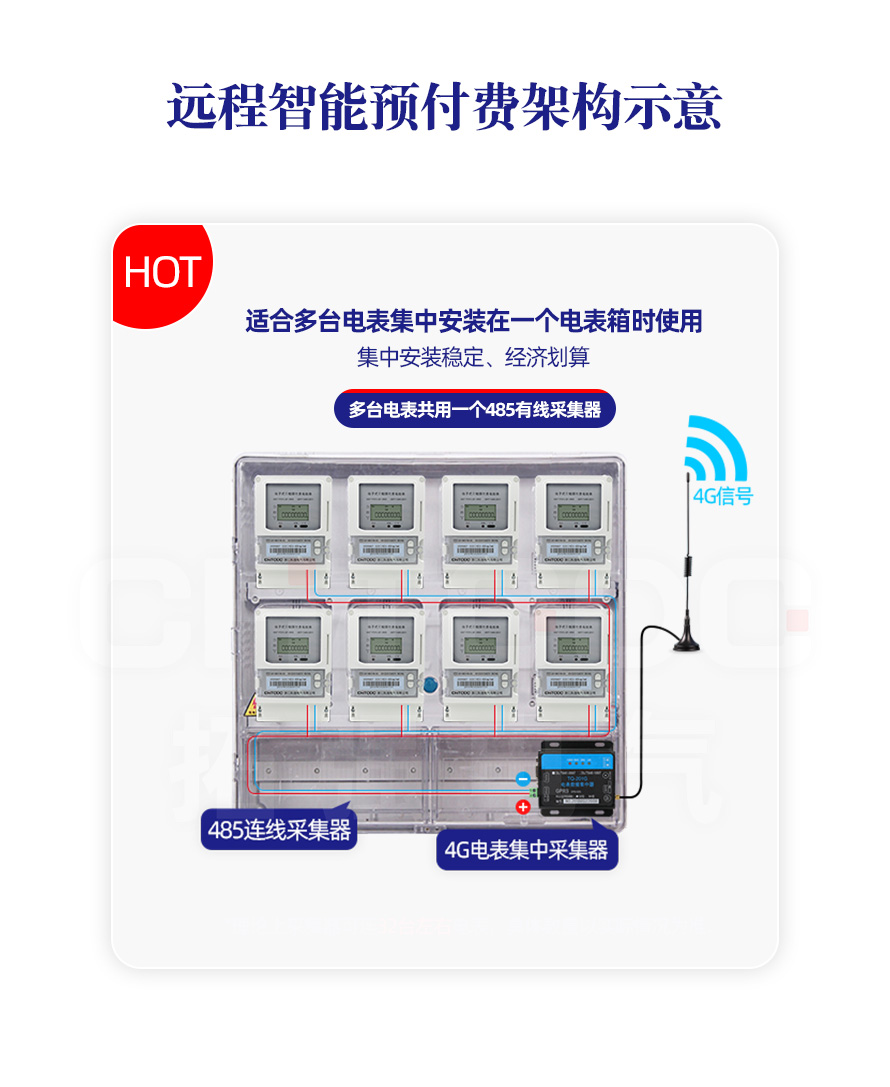

該儀表能實現分時計量預付費,設定日抄表,掌上電腦編程及抄表等功能;可設置2個時區,3種費率,12個日時段;並具有紅外和485通訊功能,可實現遠距離抄表,通信規約可支持DL/T 645-2007《多功能電能表通信規約》,為用電自動化管理提供了必備的條件。
其性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》中對電子式有功電度表的技術要求,符合GB/T15284-2002《多費率電能表 特殊要求》對複費率電能表的技術要求,並符合GB/T18460-2001《IC卡預付費售電係統》的各項技術要求。
二、主要功能
預付費複費率電能表具有以下基本功能:

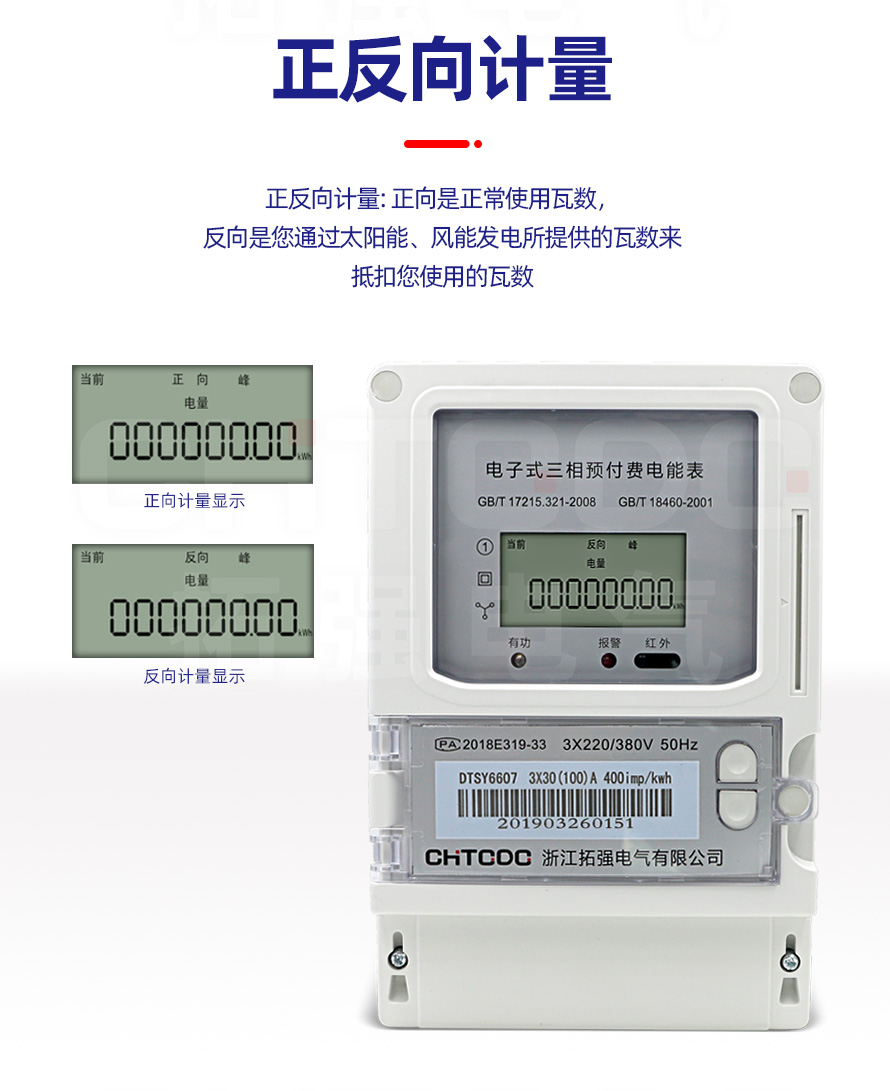

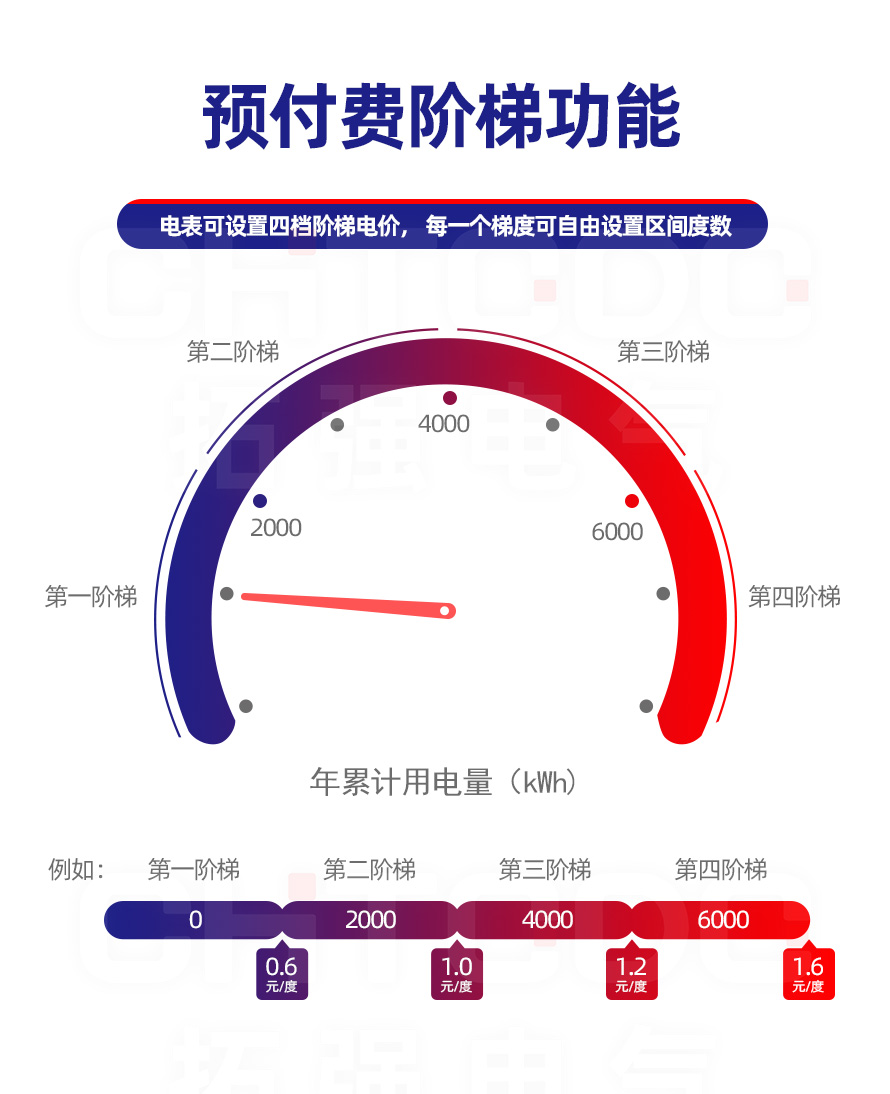

3.1 分時有功正、反向電能計量,無功電量計量,可分為4種費率、12個時段、8個時區。
3.3 可通過掌上電腦進行紅外通訊、完成編程設置和抄表。
3.4 可實現參數輪顯,輪顯的參數(不超過32項)和時間間隔可預先設置,參數輪顯的順序也可任意設定。
3.5 帶光耦隔離有功無源脈衝輸出接口,脈衝常數和電表常數相同。
3.6 記錄12個月的有功總電量和分時電量,並可通過紅外或485方式抄表。
3.7 具有編程禁止功能和數據清零功能。
3.8 支持部規約的縮位抄表。
3.9 具有先購電後用電,並在指定抄表日自動凍結每月的各費率用電量。
3.10可使用IC卡進行參數設置和抄表。
3.11采用一表一卡方式,IC卡內數據多重校驗和加密,安全可靠。
3.12 每次購電能通過電卡進行雙向傳遞數據。
3.13 能設置非工作營業時段和應急賒欠限量。
3.14 在額定電流範圍內能限製最大使用功率(由供電部門限定)。
3.15 具有外接報警輸出接口。
3.16 具有內置聲、光報警、跳閘斷電功能
a.當超負荷時,通過報警跳閘是否允許選擇可以控製報警和跳閘信號輸出。
b.當剩餘電量小於或等於報警設定值,通過報警、跳閘是否允許選擇電表可以控製報警和跳閘信號輸出與否。
c.當剩餘電量等於零,電表輸出跳閘信號。
三、工作原理
電能表工作時,電壓、電流經取樣電路分別取樣後,由電能處理專用集成電路經乘法運算後,送到CPU進行處理,最後,CPU將處理過的數據根據需要送至顯示部分、通訊部分等輸出設備。

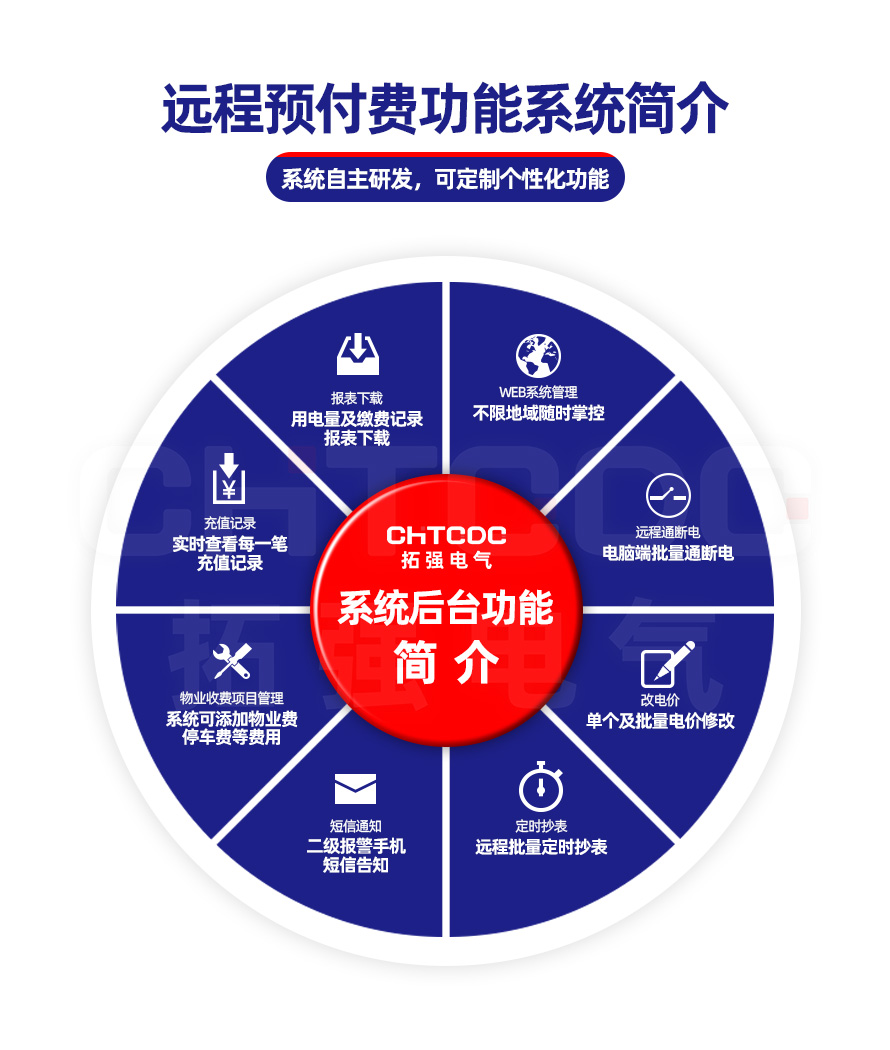

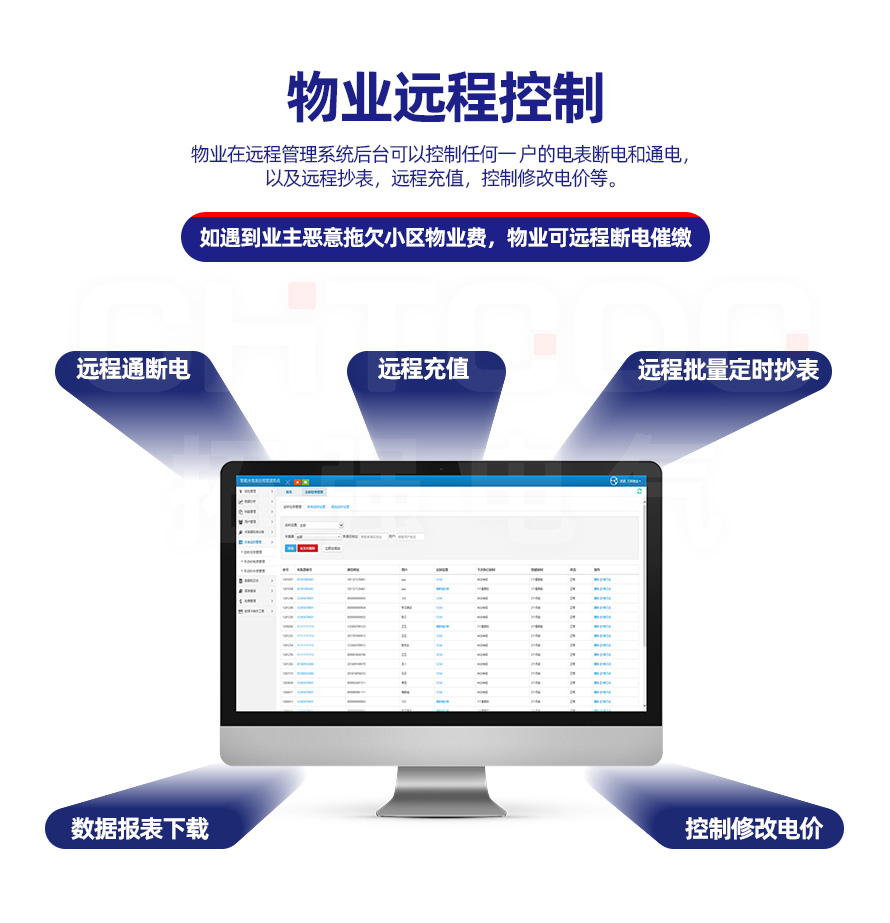

由計算機管理信息係統,通過IC卡讀寫器,寫入一定電量和監控要求的IC卡輸入表內微處理器係統,經CPU運算後,提供顯示、報警、切斷狀態信號。

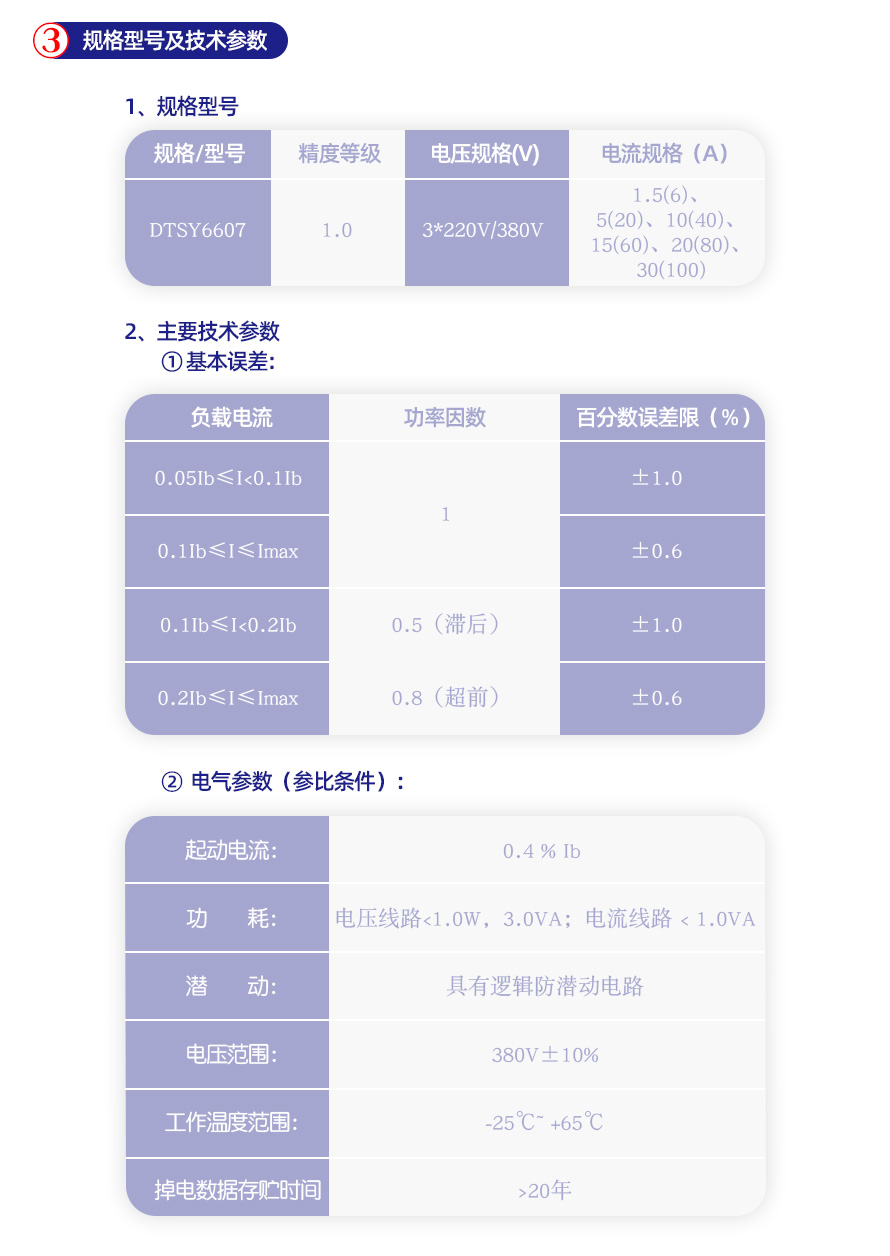

四、技術指標
4.1準確度等級 有功1.0 無功 2.0 級
4.2參比電壓 220/380V
4.3額定電流3X 1.5(6)A、2.5(10)、5(20)A、10(40)A、15(60)A、20(80)A
4.4額定頻率 50Hz
4.5起動電流1級:≤0.004In 2級:≤0.005In
4.6潛動 具有防潛動邏輯設計
4.9電氣參數
正常工作電壓
0.9Un~1.1Un
極限工作電壓
0.75Un~1.15Un
電壓線路功耗
≤2W和5VA
電流線路功耗
<1VA
數據備份電池電壓
3.0VDC
4.10費率工作參數
時鍾準確度(日誤差)
≤0.5S (23℃)
電池容量
≥1000mAh
停電後數據保存時間
≥10年(用新電池)
4.11氣候條件
正常工作溫度
-20℃~+50℃
極限工作溫度
-30℃~+60℃
存貯和運輸溫度
-40℃~+70℃
存儲和工作濕度
≤85%
4.12技術參數
費率數
4
時段數
12
時區數
2
計度範圍
0~999999.99 kWh
顯 示
液晶(LCD)
通訊波特率
RS485:1200bps~9600 bps、紅外口:1200bps
通訊規約
《DL/T645-2007多功能電能表通信規約》
七、編程說明
7.01 編程允許。由授權人打開電能表編程開關按鈕(通過IC卡傳送信號完成),LCD顯示屏編程符號,電能表即處於編程狀態,此時可用掌上電腦與電能表通訊完成編程設置。
7.02 數據清零。如電能表處於清零允許狀態,用清零卡完成電表內部電量數據、曆史記錄數據全部清零。清零後電表顯示:E=00。
7.03 編程禁止。當電能表編程完畢後(通過IC卡傳送信號完成),按一下編程開關按鈕,LCD顯示屏編程符號消失,此時電能表處於編程禁止狀態,電能表的內部參數隻能被讀出,而不能被修改。隻能對在規定誤差之內的電表進行校時。
注:為防止編程開關打開後忘記關閉,被非授權人操作,表內特別設置10分鍾準許編程時間,當時間超過時,電表即自動編程禁止。
7.04 表號、出廠編號:掌上電腦與電能表通訊的識別號。在抄表或設表時,必須輸入電能表的表號或出廠編號,掌上電腦才能和電能表正常通訊。表號也可以在用戶開戶配表分配通過購電卡傳遞。可通過讀表按鍵查看“3.1B”項的內容獲知該表的表號。出廠編號在電表出廠時分配,印刷在電表銘牌上。
7.05 輪顯時間:輪顯時每一項數據的顯示時間,缺省輪顯時間為4秒。
7.06 輪顯內容編碼:用戶根據需要編設的輪顯內容的編碼,詳見附錄3。
7.07 自動抄表日期及時間:可編程設定抄表日期及時間。如編程第“3.1A”項(自動抄表日期)時將該項編為28 00,則電表將於每月的28日的0時自動將當時的數據存到上月的記錄中。用戶可根據需要設定其內容。(日期大於28,時間設24,則自動轉為01 00)
7.08 主副時段:可設定兩個時段,即兩套費率,例如夏時製等。
7.09 副時段起止日期:如設置起始日期040503 停止日期041003。
7.10 時段及費率號:尖費率號為01;峰費率號為02;平費率號為03;穀費率號為04。
7.11 公共假日:一次可以設置24天公共假日。
7.12 周休日:可以指定每周中周休日。
7.13 非營業時段:可以設置每天的非營業時段。如:18:00-08:30。
7.14 應急賒欠限量:可以設置在公共假日、周休日、非營業時段時允許用戶應急賒欠的限額。
以上管理參數都可以通過預置卡、購電卡由管理係統傳遞到用戶電表。
7.15 日期:應為當前準確日期。
7.16 時間:應為當前準確時間。
日期、時間應定期進行現場校對。
八、安裝與接線
8.1 儀表在出廠前經檢驗合格並加鉛封。在安裝使用前,應檢查鉛封是否完好,鉛封完好即可安裝使用,對無鉛封或貯存期過久的儀表,應請有關部門重新檢驗後,合格的可安裝使用。

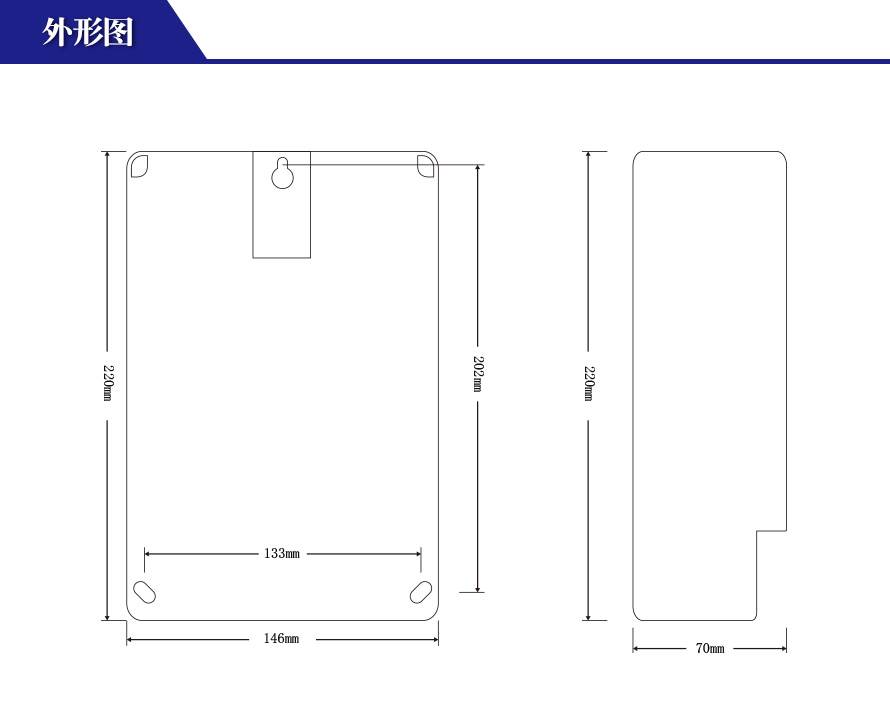

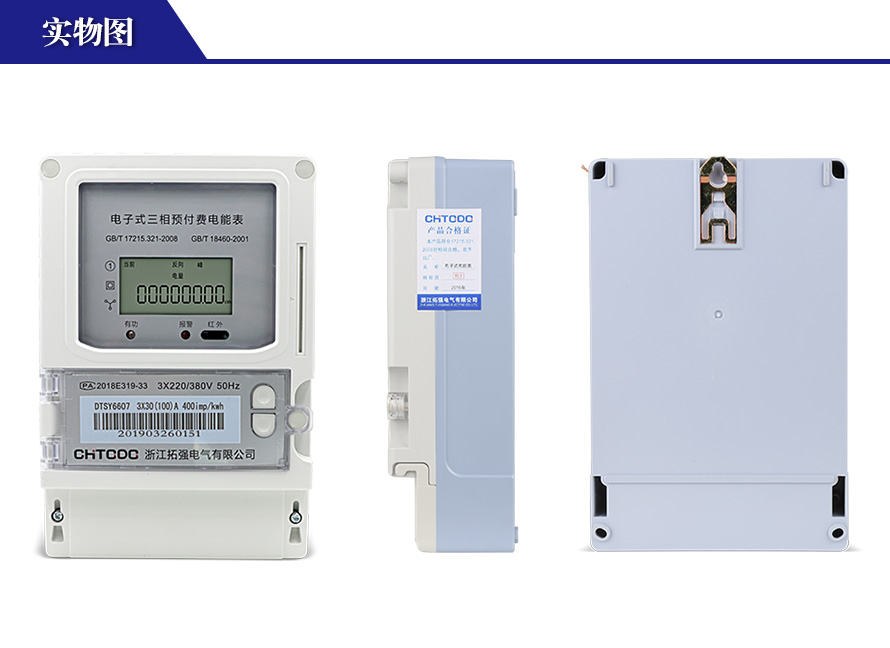

8.2 儀表應安裝在室內通風幹燥的地方,用三個螺釘固定,按圖1所示的安裝尺寸(150×231)在底板上先鑽好孔,底座應固定在堅固、耐火、不易震動的物體上,確保安裝使用安全、可靠,在有汙穢或可能損壞儀表的場所,儀表應用保護櫃保護。

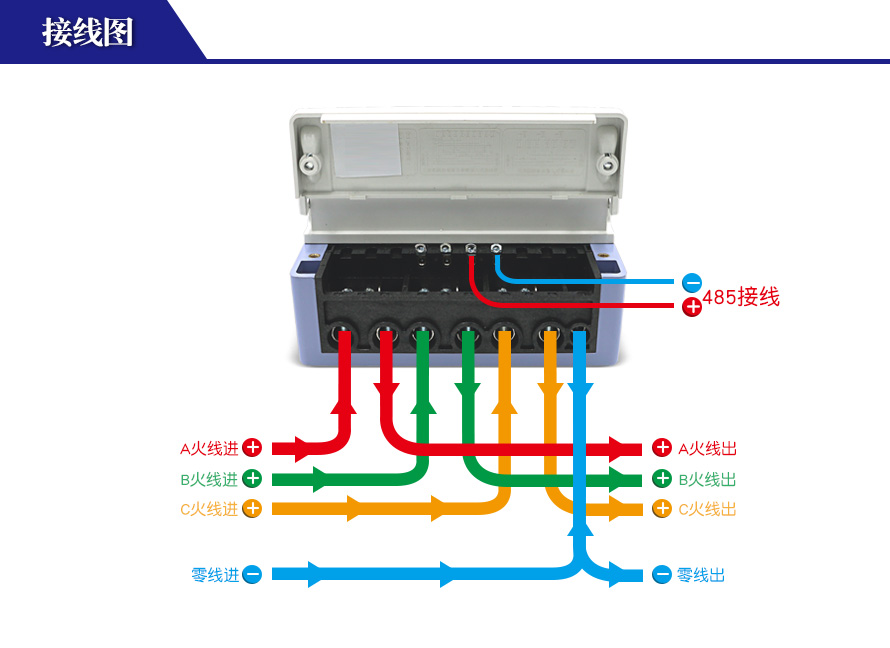

8.3 儀表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭, 端鈕盒內螺釘應擰緊,避免因接觸不良或引線太細發熱而引起燒毀。
九、運輸和存貯
產品在運輸和拆封時不應受到劇烈衝擊,並根據GB/T5464-1995《儀器儀表包裝通用技術條件》規定運輸和存貯。
庫存和保管應在原包裝條件下存放在支架上,疊放高度不應超過5層。
保存的地方應清潔,其環境溫度應為0~40℃,相對濕度不超過85%,且在空氣中不含有足以引起腐蝕的有害物質。
十、保證期限
電能表自售出日起,在用戶遵守說明書規定要求,且製造廠鉛封仍完整的條件下,若發現電能表不符合技術條件所規定的要求時,公司給予一年包退,三年包換,五年包修。
附錄一

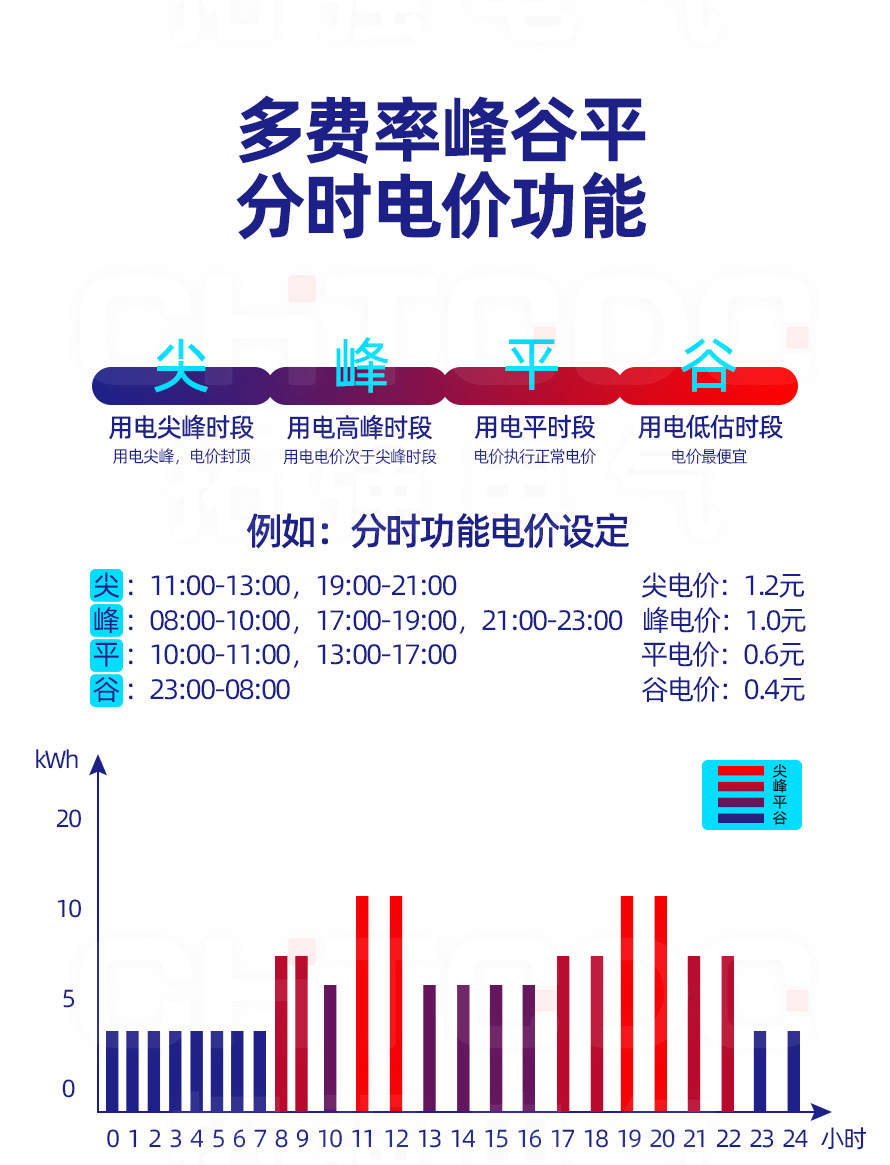

3.3主時段及費率設置
1、按照規定的電價政策設置尖、峰、平、穀四種費率的對應電價。
第2時段:08:00到11:30峰段
第3時段:11:30到18:30平段
第4時段:18:30到23:00峰段
第5時段:23:00到07:00穀段
時段最小間隔為5分鍾,時段可跨越零點。
斷能否應急賒欠,所以其中日時段號不起作用。
3.7副時段的設置
把表計內部的費率分為二套,一套為主費率(運行中的費率),另一套為副費率(備用費率),主、副費率可以相互切換(聽從設置命令)。如果上級通知費率、時段要調整,工作人員可以提前若幹天去設置,並且可以保證所有設置的表計在同一天,同一時刻轉換。這樣既提供了充分的工作時間(超前量),也保證政策在同一時刻執行(減輕電費計算軟件的難度)
A、副時段設置與主時段的設置相似,請參閱主時段部分。
B、時段起止日期設置:標識碼(8119)設置分4種情況:
i. 如從04.10.01日起執行副時段:8119=000000 041001
ii. 從當前日期起執行到04.10.01日止:8119=041001 000000
iii. 從04.06.01日起到04.10.01日期間執行:8119=041001 040601
iv. 停止副時段:8119=000000 000000
副時段起止日期的設置在811F負荷控製包中一並傳遞到用戶電表。
四、事故處理:
(1)當已開戶電表發生意外故障,或人為操作損壞(電表不能運行)時,打開電表,將已開戶電表內保存數據的E2PROM顯示板拔出,更換至新表中,則此新表就可以代替原表使用,所有數據和故障表相同。(電表銘牌也要更換到新表)
(2)當允許負荷、剩餘電量分別超過預先設定值以及電表的可用電量為零時,電表將輸出報警或跳閘信號。
注意:當報警和跳閘同時選擇,跳閘優先於報警。
(3)當電表剩餘電量為0,而由於應急賒欠或其它原因使外部供電回路未能斷開,電表將開始計算透支電量,並在下次購電卡插入時自動減去該透支電量。
附錄2 用戶注意事項說明
1、 一表一卡:
用戶持有的IC卡不能互換,遺失時應到供電部門(售電處)補購一張。
2、 購電準備:
購電前,用戶須將IC卡插入電表一次,便於將表內數據送回計算機數據庫。
3、 購電時,請申明要購的電量、報警提醒電量。
4、 電卡使用:將購電卡插入電表內,如是有效購電卡,則電表自動將數據讀入表內,LCD顯示屏依次顯示:8100總購電量、8101剩餘電量、8102透支電量、8103購電量、8104電表次數、8105報警電量、8106囤積限量、8107賒欠限量、8108限容功率、8109購電日期等購電信息。拔卡請妥善保存。
5、 運行顯示:電表運行過程中,輪流顯示表內總平電量、峰穀電量、剩餘電量、運行時段。
6、 超容報警:電表運行過程中,如“報警”LED指示燈快速閃爍顯示,則警告用戶已超容用電。如該電表被設置為超容斷電限容方式,則超容用電30秒後,將拉閘3分鍾,並倒計時顯示(180秒)恢複供電時間;用戶插卡響應可立即恢複供電。
7、 囤積限量:如果購電量+剩餘電量>囤積限量(例如:9999kWh),則購電量不讀入,顯示器顯示“8106 NNNNNN”提示,卡內電量仍有效。
8、 預警提醒:當表內剩餘電量小於“報警電量”的2倍時,“報警”LED指示燈將閃爍(間隔為1秒)顯示提醒用戶購電,此時如果用戶插卡響應,“報警指示燈”閃爍間隔變為2秒,可以避免斷電警告。
9、 斷電警告:如在預警提醒時用戶未插卡響應,則當剩餘電量為用戶約定的報警電量(或本次購電量的10%)時,電表拉閘斷電警告,此時將IC卡插一次電表即恢複供電。如果拉閘後找不到本表IC卡,可借用鄰居IC卡插入,以恢複供電。
10、 購電提醒:當表內剩餘電量小於“報警電量”時,“報警”LED指示燈將常亮提醒。
11、 故障申報:剩餘電量顯示為零或負值時,“報警”LED指示,如電表仍繼續運行(應急賒欠除外),用戶應立即購電,並主動向供電部門反映情況。
12、在非工作時段和周休日及公共假日中,可以應急賒欠。當電量為0,而營業網點沒有上班購不到電時,可以插入購電卡,啟動應急賒欠。應急賒欠電量不能超過“賒欠限量”。
